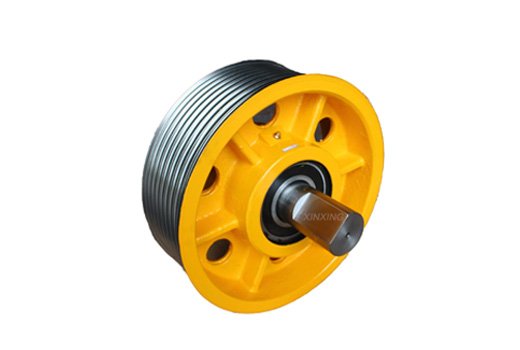

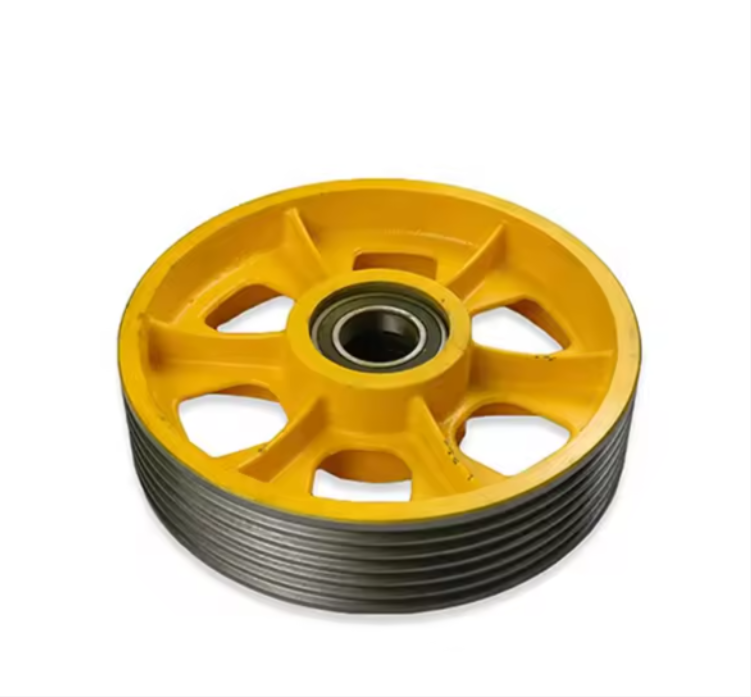

Polea de hierro para ascensor
Polea de hierro fundido para cables de ascensor, disponible en diferentes diámetros, cantidades de canales y medidas de eje. Diseñada para aplicaciones de tracción, desvío, reenvío, cabina o contrapeso, según la configuración. La compatibilidad debe verificarse mediante el diámetro del cable, perfil de garganta, eje, rodamiento y dimensiones originales.
La polea de hierro fundido para ascensor es un componente utilizado para transmitir, guiar o cambiar la dirección de los cables de acero dentro del sistema de suspensión. Dependiendo de su diseño y del perfil de sus canales, puede funcionar como polea de tracción, desvío, reenvío, cabina o contrapeso.
Su cuerpo de hierro fundido proporciona resistencia mecánica y estabilidad dimensional. Los canales mecanizados permiten alojar los cables de acero y mantener su recorrido dentro del sistema. La polea puede suministrarse con alojamiento central, rodamiento o eje, según la configuración requerida.
Características principales
- Cuerpo fabricado en hierro fundido.
- Canales mecanizados para cables de acero.
- Disponible en diferentes diámetros exteriores.
- Configuraciones con diferentes cantidades de canales.
- Compatible con distintos diámetros de cable.
- Versiones con alojamiento, rodamiento o eje.
- Buena resistencia mecánica y estabilidad dimensional.
- Aplicación en sistemas de suspensión y tracción de ascensores.
- Utilizable como polea de tracción, desvío, reenvío, cabina o contrapeso, según el modelo.
- Apta para trabajos de mantenimiento, reparación y modernización.
Ficha técnica general
| Producto | Polea para cables de ascensor |
|---|---|
| Material | Hierro fundido |
| Función | Tracción, desvío, reenvío, cabina o contrapeso, según el modelo |
| Diámetro exterior | Según configuración |
| Número de canales | Según configuración |
| Diámetro del cable | Según configuración |
| Perfil de garganta | U, U entallada o V, según aplicación |
| Paso entre canales | Según configuración |
| Diámetro interior | Según modelo |
| Eje | Opcional o incluido, según versión |
| Rodamiento | Según modelo |
| Acabado | Superficie pintada y canales mecanizados |
| Unidad de venta | Unidad |
Tipos de poleas de hierro para ascensor
Polea de tracción
Se instala en la máquina de tracción y transmite movimiento a los cables mediante la fricción generada en las gargantas. Su perfil, diámetro y material deben corresponder al diseño original de la máquina.
Polea de desvío o reenvío
Guía los cables y modifica su dirección dentro del sistema de suspensión. Normalmente gira libremente sobre un eje o rodamiento y no transmite directamente la fuerza de la máquina.
Polea de cabina
Puede instalarse en la parte superior o inferior del bastidor de cabina, especialmente en configuraciones de suspensión 2:1.
Polea de contrapeso
Se instala en el bastidor del contrapeso para guiar los cables de acero según la configuración de suspensión del ascensor.
¿Cómo seleccionar la polea correcta?
Antes de realizar el pedido se deben comprobar las siguientes características:
- Diámetro exterior de la polea.
- Cantidad de canales y cables.
- Diámetro nominal del cable de acero.
- Perfil y dimensiones de las gargantas.
- Paso o distancia entre canales.
- Ancho total de la polea.
- Diámetro interior o alojamiento central.
- Diámetro y longitud del eje.
- Tipo y código del rodamiento.
- Ubicación de instalación.
- Configuración de suspensión 1:1 o 2:1.
- Velocidad, carga y especificaciones originales del ascensor.
Aplicaciones
- Máquinas de tracción para ascensores.
- Sistemas de suspensión con cables de acero.
- Poleas de desvío y reenvío.
- Bastidores de cabina.
- Bastidores de contrapeso.
- Ascensores de pasajeros y carga.
- Mantenimiento y modernización de ascensores.
Importante: no se debe seleccionar o sustituir una polea utilizando únicamente el diámetro exterior como referencia. El número de canales, diámetro del cable, perfil de las gargantas, eje, rodamiento y función de la polea deben coincidir con las especificaciones originales del ascensor.
La instalación, alineación y verificación de los cables deben ser realizadas por personal técnico calificado.
